SRT型过滤器

SRT型

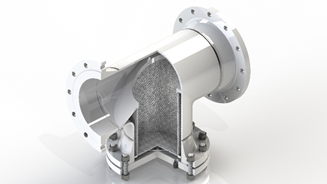

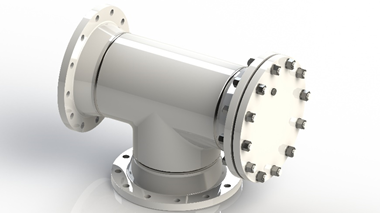

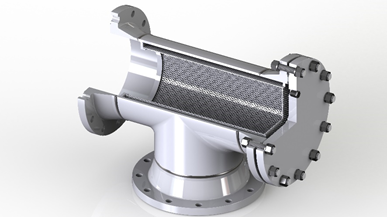

T型过滤器外形上像字母“T”型，所以我们叫做T型过滤器。T型过滤器是除去流体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

适用工况
T型过滤器分为气体过滤器和液体过滤器两种。气体过滤器适用于气固分离流域，可用于气体净化、分成回收等。液体过滤器适用于液固分离领域，如润滑油过滤、石油化工行业过滤以及污水处理等。
订货选型
型号
规格
压力
过滤精度
温度
SRT-I正折流式
SRT-II反折流式
SRT-IV直流式
2”(50mm)-24”(600mm)
PN2.5-PN420
150LB-2500LB
5Mesh-500Mesh
-196℃-500℃

壳体材质
滤芯形式
滤芯材质
密封件
连接标准
碳钢
合金钢
低温钢
镇静钢
奥氏体不锈钢
双相不锈钢
超级不锈钢
锆
孔网型
楔形
折叠式
叠片式

奥氏体不锈钢
双相不锈钢
超级不锈钢
防腐涂料处理
PTFE
TA2
非金属平垫片
金属平垫片
金属缠绕垫
金属环垫
螺纹/承插（ANSI及GB）
对焊（ANSI及GB）
法兰（ANSI、DIN、JIS及GB）

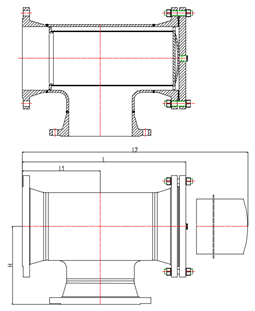

SRT-I/II正/反折流式T型过滤器参考尺寸表(mm)

口径SIZE
L
L1
L2
H
有效过滤面积(m²)
参考重量
（Kg）
DN
In.
50
2
277/292
132
457/472
132
0.0066
13.3/14.8
65
2-1/2
316/331
152
530/545
152
0.0101
17/18.7
80
3
337.5/360.5
165
568/591
165
0.0138
22.9/23.4
100
4
388/416
191
648/676
191
0.0187
37.1/38.2
150
6
491.5/521
241
842/871
241
0.0388
56.4/59.3
200
8
591/621.5
289
1031/1062
289
0.063
94.8/154.3
250
10
668.5/716
333
1169/1216
333
0.096
165.2/242.7
300
12
768/821
384
1370/1421
384
0.115
258.3/344.9
350
14
847/898
422
1585/1650
422
0.134
327/489
400
16
901/960
451
1690/1765
451
0.162
435/627
注：尺寸以HG/T 20615-2009 PN20 WN-RF法兰为模版，如需其他标准法兰尺寸需参照其他法兰标准计算，双数据部分为普通尺寸和加长尺寸，尺寸可以定制。

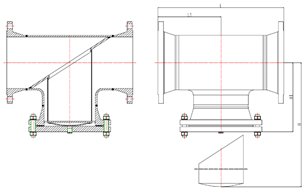

SRT-IV直流式T型过滤器参考尺寸表(mm)

口径SIZE
L
L1
H1
有效过滤面积(m²)
参考重量
（Kg）
DN
In.
50
2
250
125
381/450
149/235
0.00277
18.1/18.8
65
2-1/2
292
146
325/510
170/265
0.00421
27.5/28.6
80
3
312
156
352/570
181.5/300
0.00552
36.2/37.4
100
4
362
181
412/700
267/355
0.0088
57.7/59.1
150
6
464
232
539/900
259.4/455
0.01696
103.2/106.5
200
8
560
280
660/1030
311/510
0.0355
153/177.6
250
10
636
318
761/1190
350.5/590
0.0529
259/276.4
300
12
736
368
886/1390
400/675
0.0686
272.9/342.4
350
14
812
406
955/1550
441/740
0.124
483/511
400
16
864
432
1025/1680
469/795
0.147
619/659
注：尺寸以HG/T 20615-2009 PN20 WN-RF法兰为模版，如需其他标准法兰尺寸需参照其他法兰标准计算，双数据部分为普通尺寸和加长尺寸，尺寸可以定制。: 生产实况图

SRT型过滤器

生产实况图

江苏卓泽环保装备有限公司欢迎在线留言，你可能有的问题，甚至我们如何改进的建议。

苏ICP备10224888号技术支持：赢之乐

口径SIZE		L	L1	L2	H	有效过滤面积(m²)	参考重量（Kg）
DN	In.	L	L1	L2	H	有效过滤面积(m²)	参考重量（Kg）
50	2	277/292	132	457/472	132	0.0066	13.3/14.8
65	2-1/2	316/331	152	530/545	152	0.0101	17/18.7
80	3	337.5/360.5	165	568/591	165	0.0138	22.9/23.4
100	4	388/416	191	648/676	191	0.0187	37.1/38.2
150	6	491.5/521	241	842/871	241	0.0388	56.4/59.3
200	8	591/621.5	289	1031/1062	289	0.063	94.8/154.3
250	10	668.5/716	333	1169/1216	333	0.096	165.2/242.7
300	12	768/821	384	1370/1421	384	0.115	258.3/344.9
350	14	847/898	422	1585/1650	422	0.134	327/489
400	16	901/960	451	1690/1765	451	0.162	435/627

口径SIZE		L	L1	H1	有效过滤面积(m²)	参考重量（Kg）
DN	In.	L	L1	H1	有效过滤面积(m²)	参考重量（Kg）
50	2	250	125	381/450	149/235	0.00277	18.1/18.8
65	2-1/2	292	146	325/510	170/265	0.00421	27.5/28.6
80	3	312	156	352/570	181.5/300	0.00552	36.2/37.4
100	4	362	181	412/700	267/355	0.0088	57.7/59.1
150	6	464	232	539/900	259.4/455	0.01696	103.2/106.5
200	8	560	280	660/1030	311/510	0.0355	153/177.6
250	10	636	318	761/1190	350.5/590	0.0529	259/276.4
300	12	736	368	886/1390	400/675	0.0686	272.9/342.4
350	14	812	406	955/1550	441/740	0.124	483/511
400	16	864	432	1025/1680	469/795	0.147	619/659
